Cisco VLANの設定方法

VLANへのIPアドレス設定について

スイッチ(catalyst2950)のIPアドレス設定を行います。

管理VLAN（VLAN1）に設定するならば、

トランク接続(タグVLAN)について

MACフレームにVLAN情報を付加して送信する。
トランク・プロトコルは以下の2つ。

今回は以下の構成を作成しました。

S1(config-if)#int fa 0/1

S1(config-if)#switchport mode trunk

S1(config-if)#no shut

S1(config)#int fa 0/5

S1(config-if)#switchport mode access

S1(config-if)#switchport access vlan 5

S1(config-if)#no shut

S1(config)#int fa 0/10

S1(config-if)#switchport mode access

S1(config-if)#switchport access vlan 10

S1(config-if)#no shut

S2(config-if)#int fa 0/1

S2(config-if)#switchport mode trunk

S2(config-if)#no shut

S2(config)#int fa 0/5

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 5

S2(config-if)#no shut

S2(config)#int fa 0/10

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 10

S2(config-if)#no shut

PC1からPC3へは疎通できることを確認します。
PC1からPC2,PC4へは疎通できないことを確認します。

トランク接続で特定のVLANのみ許可

S1(config)#int fa 0/1

S1(config-if)#switchport trunk allowed vlan 10

※複数選択の場合はallowed vlan 8,9,10

トランク対応ルータでのVLAN設定

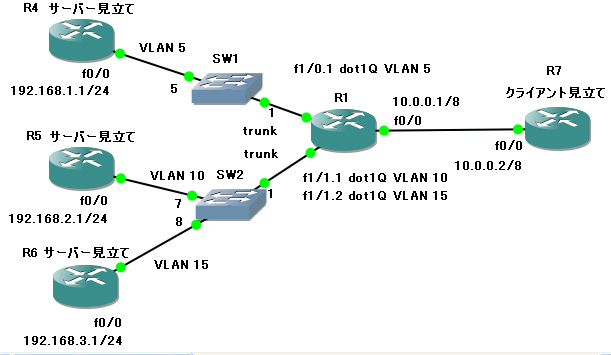

以下の構成を作成しました。

設定方法は以下です。

Cisco7200を使用しました。

R1(config)#int fa 1/0.1

R1(config-subif)#encapsulation dot1Q

R1(config-subif)#encapsulation dot1Q 5

R1(config-subif)#ip add 192.168.1.100 255.255.255.0

R1(config-subif)#no shut

R1(config)#int fa 1/1.1

R1(config-subif)#encapsulation dot1Q

R1(config-subif)#encapsulation dot1Q 10

R1(config-subif)#ip add 192.168.2.100 255.255.255.0

R1(config-subif)#no shut

R1(config)#int fa 1/1.2

R1(config-subif)#encapsulation dot1Q 15

R1(config-subif)#ip add 192.168.3.100 255.255.255.0

R1(config-subif)#no shut

fa 1/1 トランクポート

fa 1/5 VLAN 5

fa 1/1 トランクポート

fa 1/7 VLAN 10

fa 1/8 VLAN 15

fa0/0へのIPアドレス設定と
デフォルトルートのみ設定しています。

R4からR6にも疎通可能です。
