自宅サーバ構築その4　機器構成：docomoテザリングとAndroidスマートフォンとLinux

以下の機器とソフトを使用しました。

回線：ドコモSIMとドコモ純正テザリング（テザリング用APN：dcmtrg.ne.jp）
※動的プライベートIPアドレス。


※転送量制限が有ります。ドコモに質問したところ、WEB閲覧、メール
送受信以外にも全てのパケットの送受信が、「データ通信量」に含まれるとのこと。
まぁ当たり前やけど。
例えばスマホにWEBサーバを立てて、スマホから「ホームページ閲覧者に向けて
HTMLファイルや画像を送信した」、「ホームページ閲覧者からのスマホの
WEBサーバ宛に接続用パケットを受信した」、「インターネット側からスマホに
SSH接続した」等々、これら全て「データ通信量」に含まれます。


レンタルサーバの転送量は「ApacheなどのWEBサービスのみの送信量」等と
規定している点と混同しないようにしましょう。


固定グローバルIPアドレス：マイIP


ルータ：Androidスマートフォン


WEBサーバ：CentOS7、ソフトはApache



マイIPについて


マイIP ソフトイーサ版はそのPC自体に固定グローバルIPアドレスを
割り当てるサービスです。
PCの最初のIPアドレスは、スマホのテザリングや家庭用ルータのDHCPサーバ
機能から払い出されたプライベートIPアドレスで問題ありません。


よくある利用事例は、海外から「日本国内からのみアクセス可能なサイト」へ
アクセスするために利用されます。


マイIPを利用すると、自分のPCに日本の固定グローバルIPアドレスが割り当てられます。


※別のサービスであるセカイVPNでは、日本/アメリカ/香港/ドイツの共有IPアドレス
（＝VPNサーバのIPアドレス）を利用できます。



■マイIP ソフトイーサ版をスマホのテザリング環境で使う場合

※スマホが固定グローバルIPアドレスになる訳ではありません。
PCが固定グローバルIPアドレスになります。


※PCの最初のIPアドレスは、スマホのテザリングが払い出した
プライベートIPアドレスですね。（192.168.131.*/24など）


※スマホ自体を固定グローバルIPアドレスにするには普通の「マイIP」を使用します。
スマホ自体を動的グローバルIPアドレスにしたい場合はdocomoのモペラで
良いかなと思います。




■マイIP ソフトイーサ版を自宅環境で使う場合



本ページの目次








はじめに


docomoのテザリングやプライベートIPアドレスについて


docomoでテザリングをした際には、テザリング前のAPNがmoperaU
（動的グローバルIPアドレス）でもSPモード（シェアードIPアドレス、100.*.*.*）でも
テザリングをオンにした時点でテザリング用のAPN（dcmtrg.ne.jp、プライベートIP
アドレス、10.*.*.*）になります。
APNを自動変更させずにテザリングするソフトはklinkやpdanetなどが有ります。


その他、プライベートIPアドレスを割り当てるプロバイダは、マンション（VDSL等）、
moperaUを除く携帯キャリア、一部プロバイダなどかと思います。
その状態でWEBサーバを公開するには、まずはグローバルIPアドレスで
公開する環境が必要です。


今回はdocomo純正のテザリング且つ、マイIPでの固定IPグローバルアドレスを
使用しました。昔はP-DNS（Pxi Domain Name Service）と言う
サービスが有りました。


また、グローバル固定IPアドレスが割り振られるインターリンクの格安SIMも有りますね。



DNSサーバについて


DNSサーバは契約しているエックスサーバのDNSサーバを使用します。
レジストラやレンタルサーバのDNSサーバを使用しない方法としては

・自前でDNSサーバを構築しレジストラへ登録
・無料でやるならば無料ダイナミックDNSサービス

などが有ります。
逆引きはマイIPのコントロールパネルに設定箇所が有りました。




マイIPの契約


以下のページにマイIPの契約方法を記載しました。




Linuxでのソフトイーサの設定


まず、Androidスマートフォンでテザリングを開始し、テザリング子機であるLinuxで
インターネット閲覧を行えていることを確認しておきます。

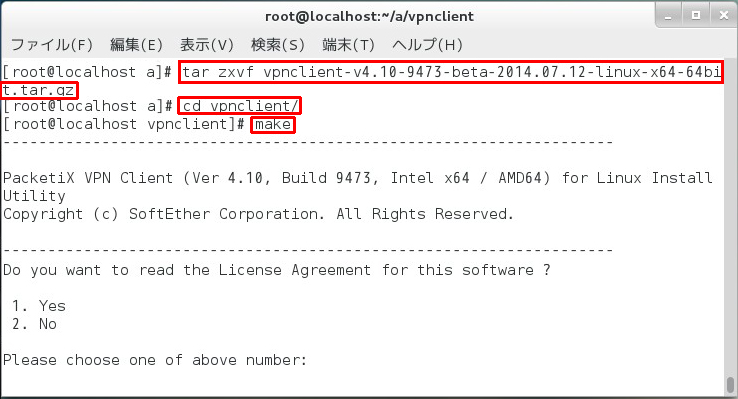

ダウンロードしたパッケージを解凍し、「vpnclient」フォルダへ移動し「make」します。
その後質問に回答していき、インストールを完了させます。

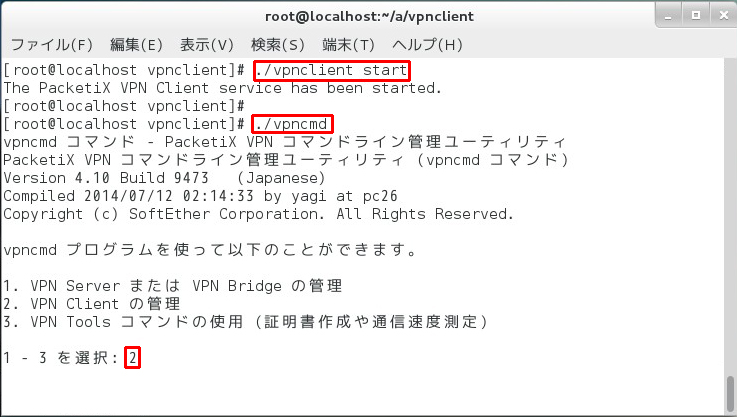

「vpnclient」を起動します。既に起動していました。
「vpncmd」を入力します。
「2」を選択します。




何も入力せず「Enter」を押します。

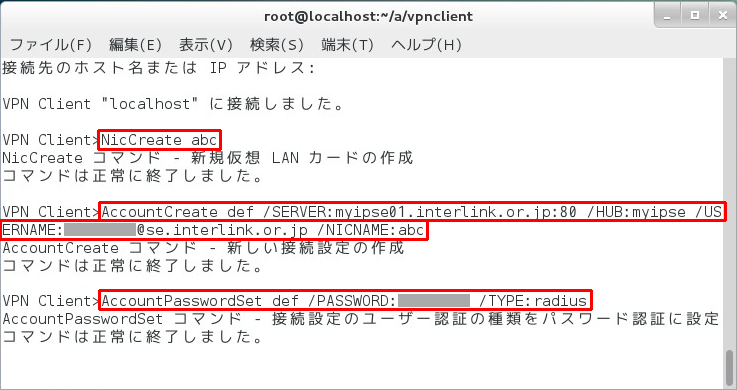

新規仮想LANカードを作成します。

VPN Client> NicCreate 任意の文字列（仮想LANカード名になります）


アカウントを作成します。

VPN Client> AccountCreate 任意の文字列 /SERVER:接続VPNサーバ名:80 /HUB:myipse /USERNAME:ユーザー名 /NICNAME:作成した仮想LANカード名

※接続VPNサーバ名、ユーザー名はマイIP契約時のメールに記載されています。


アカウントのパスワードをセットします。

VPN Client> AccountPasswordSet 作成したアカウント名 /PASSWORD:パスワード /TYPE:radius

※パスワードはマイIP契約時のメールに記載されています。

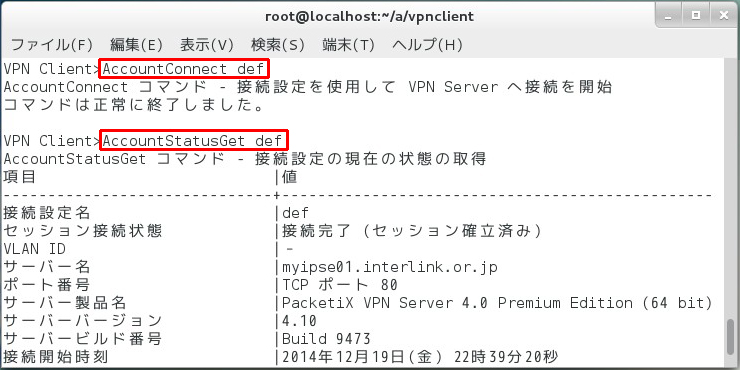

アカウントに接続します。

VPN Client> AccountConnect 作成したアカウント名


アカウントの状態を確認します。

VPN Client> AccountStatusGet 作成したアカウント名


「接続完了」と表示されていることを確認し、VPN Clientをquitで閉じます。




仮想LANカード名を確認します。

[root@localhost]# ifconfig

vpn_仮想LANカード名の任意文字列部

となっていました。


CentOS7ではネットワークに関するコマンドはifconfigなどのnetwork-toolsより、
ip、ssなどのiproute2が使われるようになりました。
ifconfigコマンドが入力できない場合はネットワーキングツールのインストールが
必要です。

yum groupinstall network-tools

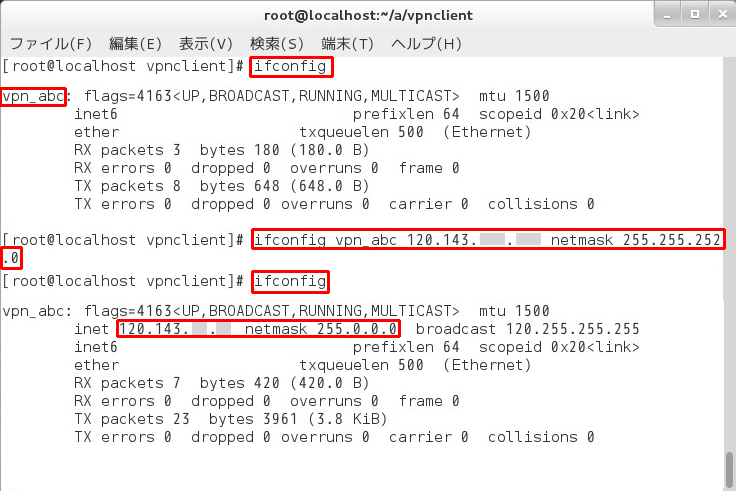

仮想LANカードに固定グローバルIPアドレスを設定します。

[root@localhost]# ifconfig vpn_仮想LANカード名の任意文字列部 固定グローバルIPアドレス netmask 255.255.252.0

※固定グローバルIPアドレスはマイIP契約時のメールに記載されています。


正しく仮想LANカードに固定グローバルIPアドレスが設定されたか確認します。

[root@localhost]# ifconfig

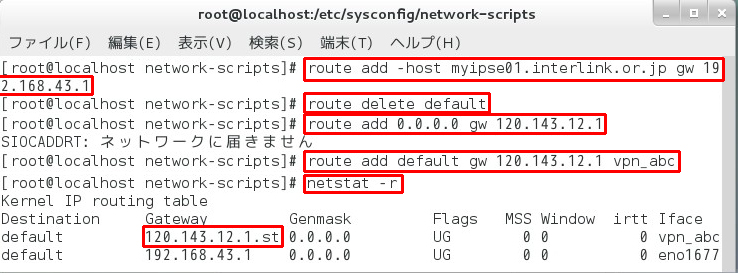

VPNサーバへのスタティックルートを設定します。

[root@localhost]# route add -host VPNサーバ名 gw このCentOSに設定しているデフォルトゲートウェイのIPアドレス


CentOSのデフォルトゲートウェイを削除します。

[root@localhost]# route delete default


CentOSのデフォルトゲートウェイを設定します。

[root@localhost]# route add 0.0.0.0 gw ソフトイーサのデフォルトゲートウェイ

SIOCADDRT:　ネットワークに届きません

となりました。


デフォルトゲートウェイに使用するインターフェースを仮想LANカードと指定して再度
CentOSのデフォルトゲートウェイを設定します。

[root@localhost]# route add default gw ソフトイーサのデフォルトゲートウェイ vpn_仮想LANカード名の任意文字列部


ルーティングテーブルを確認します。

netstat -r

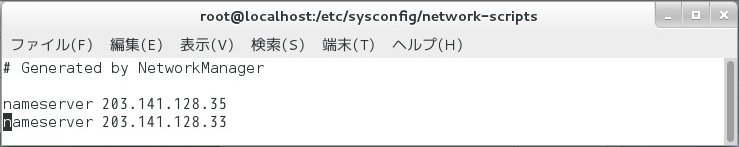

使用するDNSサーバを設定します。


※本来はCentOS7では再起動後にも問題なく疎通させるためもあって
nmtuiやnmcliコマンドでIPアドレスやDNSサーバを設定した方が良いかと思います。


[root@localhost]# vi /etc/resolv.conf
nameserver 203.141.128.35
nameserver 203.141.128.33





接続完了後、

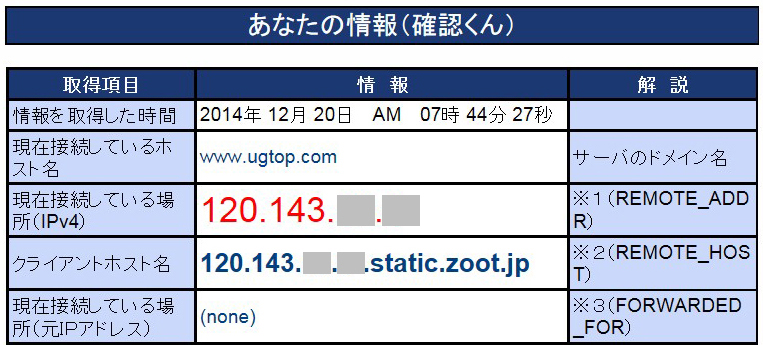

テザリング子機のLinuxのfirefoxから確認くんへアクセスし
自分のグローバルIPアドレスを確認します。




既にCentOSでWEBサーバを起動している場合、外部回線からアクセスすると
正しくホームページが表示されます。

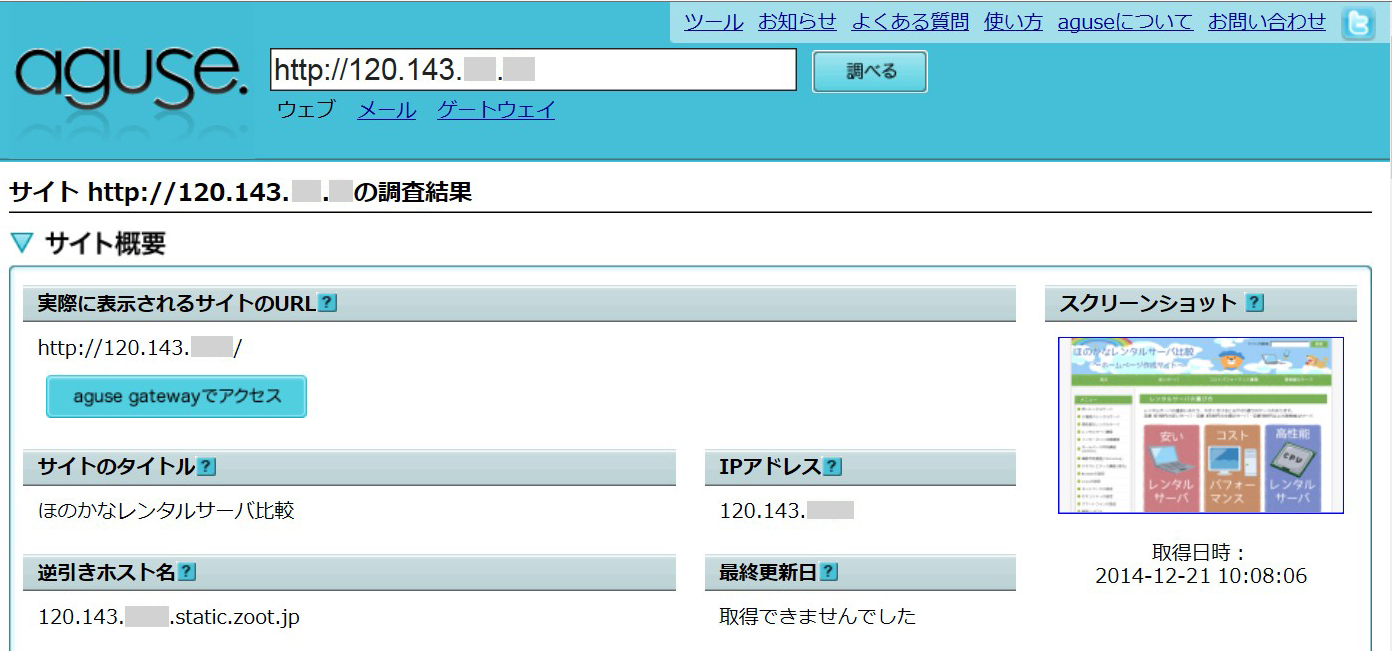

また、他の回線からWEBページを見られるサービスも有ります。

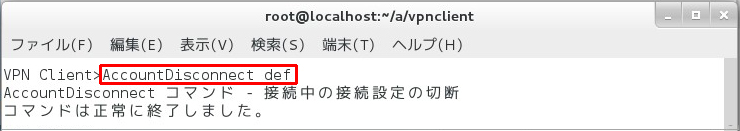

※ソフトイーサの接続を終了する場合は
「vpncmd」を入力後、以下コマンドを入力します。

VPN Client > AccountDisconnect アカウント名




WEBサーバの設定


CentOS7でのApacheのインストール等を以下のページに記載しました。


Apacheの設定完了後、別の回線のWEBブラウザで先ほど確認した
「http://自分のグローバルIPアドレス」へアクセスするとWEBページが正しく
表示されました。また、他の回線からWEBページを見られるサービスも有ります。




ドメイン、DNSの設定

逆引きはマイIPのコントロールパネルに設定箇所が有りました。


■a. 既存の独自ドメインを使用する場合


以下のページに、独自ドメインのレンタルサーバのDNSサーバのAレコードを編集する
方法を記載しました。


またはレジストラで独自ドメインを取得（及び移管）しレジストラのDNSサーバのAレコードを
編集する形になるかと思います。



■b. 無料のダイナミックDNSを使用する場合


以下のページにダイナミックDNSサービス、no-ipの使用方法を記載しました。
ダイナミックDNS「no-ip」の設定


またLinuxでダイナミックDNSを使用する場合、ddclientというソフトが有ります。



■c.自前でDNSサーバを構築しレジストラへ通知する場合


以下のページにBIND9の設定方法を記載しました。




セキュリティ対策について


また、サーバを安全に運用するためのセキュリティについては少し以下のページにて
説明しています。セキュリティ対策は必ず行うようにして下さい。
